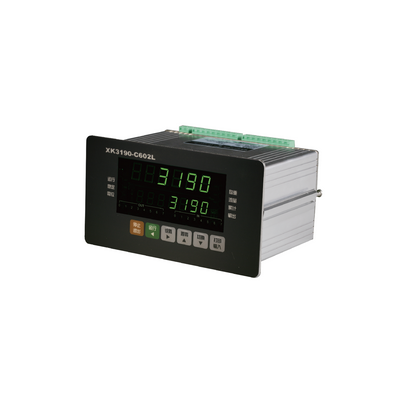

XK3190-C602L称重显示控制器采用Cortex M3内核的32位ARM处理器及高精度Σ-△ A/D转换器件，采用嵌入式实时操作系统对重量信号进行转换、处理和显示，*高可达200次/秒的转换速度。C602L显示器可方便地与电阻应变式称重传感器连接组成失重式连续配料秤、定量包装秤、非连续累计秤等，适用于各种高速度与高精度称重要求的控制场合。

基本功能

◆ 用于失重秤，可存储5个常用配方

◆AD采样速度、数字滤波强度、稳定判断等参数可设置

◆可定时打印和/或存储工作记录，可保存*后的2000组数据

◆具有断电数据保护，停电不影响累计重量

◆支持标准MODBUS（RTU）协议，可组成工业局域网

◆用户界面友好易懂，多种操作出错信息提示

◆内置AI(人工智能)自动学习功能，方便调试与使用；双PID闭环自动控制算法保证给料流量的恒定

技术参数

◆准确度等级：3级

◆*大检定分度数：n=3000

◆每个检定分度值e的*小输入信号电压：1μV

◆输入信号范围：-15mV～15mV

◆称重传感器激励电源：DC：5V；200mA。可接1~8只350Ω传感器。

◆称重传感器连接方式：采用6线制，长线自动补偿

◆显示：主显示6位LED数码管,字高0.56英寸辅助显示7位LED,字高0.4英寸

◆显示分度值：1/2/5/10/20/50可选

◆时钟：有。可显示时间，日期。快慢可调整

◆*大数据存储量：8000个重量数据或4000组时间+重量数据

◆大屏幕显示器接口：采用串行输出方式，光隔20mA电流环信号

◆通讯接口：2个串行RS232C，串行口2可设置为RS422/RS485，支持指令方式和MODBUS(RTU)协议

◆打印接口：并行输出口：可配微型打印机、LT800、KX-P1121或LQ1600K等宽行打印机

◆串行口1可配接串行接口打印机

◆开关量输出：8路OC晶体管[DC12~24V,0.1A]/开关量[DC24V/AC220V,0.5A](二选一)输出

◆开关量输入：8路光电隔离输入，输入信号+12～+24V DC

◆模拟量输出：1路光电隔离模拟量输出。可设置为4-20mA / 0-5V / 0-10V三种模式之一

◆模拟量输入：1路光电隔离模拟量输入（选配）可用于DCS/PLC通过模拟量向仪表传递设定流量值。可设置为4-20mA / 0-5V / 0-10V三种模式之一，要求输入有源模拟量

◆工作电源：110～230V AC 50/60 Hz；24V DC（可选）

◆功耗：10VA（AC）

◆工作环境温度、湿度：0℃～40℃；≤90％RH

◆储运温度、湿度：-20～50℃；≤90％RH

u 外型尺寸机壳：150×75×105 (mm)（宽×高×深）

u 面板：165×90×3 (mm)（宽×高×厚）

u 安装开孔尺寸：152×77 (mm)

u 重量：0.8kg
